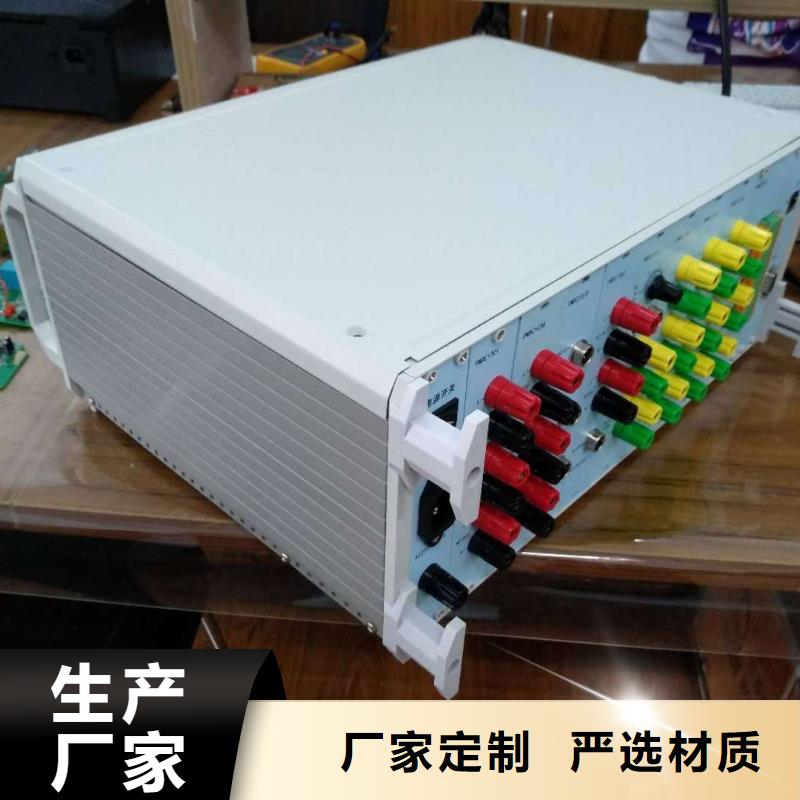

安徽淮北录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用当前采样频率。TH-608CDM便携式故障录波器采用循环方式管理故障记录。故障启动后， 本地机生成一个新的记录，如果此时存储空间不足， 本地机会删除旧的一个故障记录，然后保存新记录。TH-608CDM便携式故障录波器本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有 时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，TH-608CDM便携式故障录波器监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），CDM3204将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即 不把缓变的模拟量有效值变化认作突变。

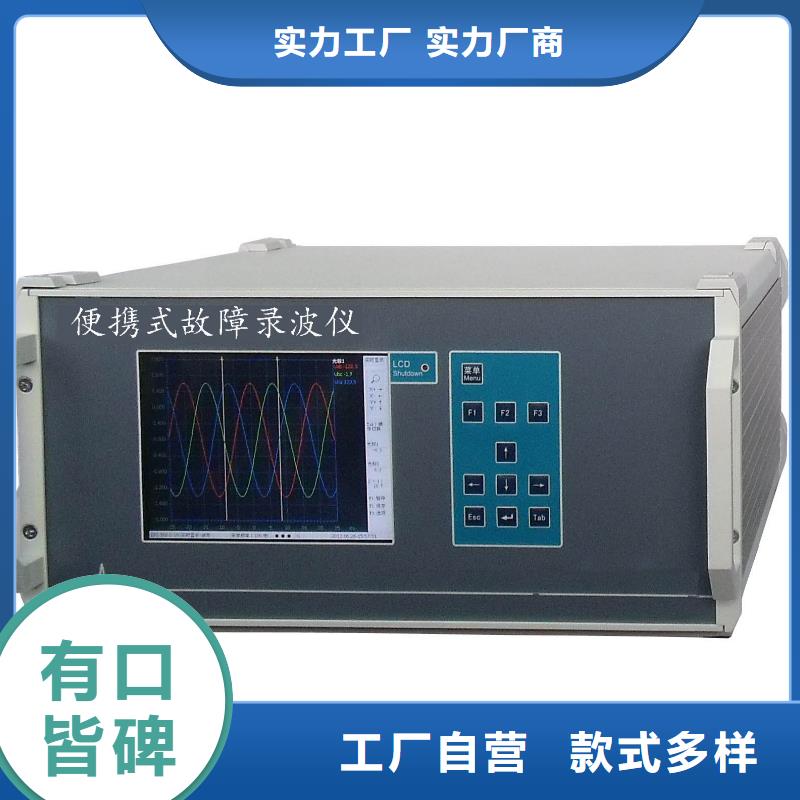

安徽淮北录波仪功能特征?电气隔离18路模拟量、16路开关量同步采样输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。?灵活的采样频率录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。 采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。?实时有效值计算录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。?实时派生量计算用户可以定义多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。?对接入通道、派生量实时监视，多种故障启动方式在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。?发电机总启动电气试验功能连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。?实时监测实时谐波分析、实时波形显示、矢量图画面。?6.4＂TTF显示屏分辨率为640*480?串行口通讯RS-232C可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。?10/100Mbps局域网接口录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。?PC软件PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。二、技术规格1.18路同步采样模拟通道?模拟通道A/D分辨率 ： 16位?有效值准确度： 0.2%录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。
